1 概述

1.1 PEM-120td 梯度磁场电磁铁磁场发生器采用四柱立式结构、励磁线包水箱水冷，单极上下调节工作气隙大小，具有视野开阔、外形美观、结构可靠、磁场梯度高、磁场强度大小调节方便的特点

1.2 梯度磁场工作气隙调节轻便灵活，下部极面固定、上部极面可调，丝杆轴承调节工作气隙，调节轻便，极面直径为 120 mm，工作气隙最大为 150mm。

1.3 PEM-120d 梯度电磁场的主要特点是单极电磁铁，产生梯度磁场，可满足特殊空间状况的试验要求。

2、主要技术参数

2.1 极 面直径：120 mm

2.2 工作气隙：50～150mm 连续可调

2.3 磁场强度：H ≥ 140mT（气隙 150mm 、下磁极表磁）

2.4 剩 磁：H ≤10mT （气隙 50mm 时）

2.5 工作电流：0～10A （DC 直流）

2.6 线包绝缘：＞10MΩ

2.7 冷却方式：水箱水冷。

2.10外形尺寸：500 mm（L）×400mm（W）×660mm（H）

2.11 重   量： 300kg

2.12移动支架： 高度600mm

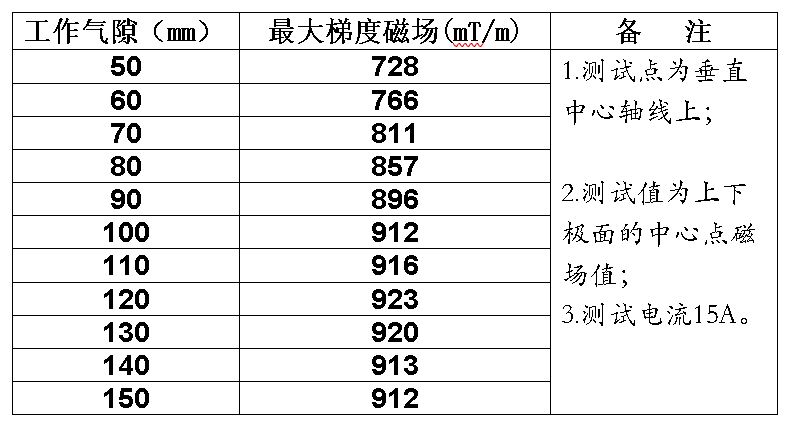

3.0 梯度磁场表
