PEM-60H磁场电磁铁

1.概述

 用途：力田公司电磁铁主要用于磁滞现象研究，磁化系数测量，霍尔效应研究，磁光实验，磁场退火，核磁共振，电子顺磁共振，生物学研究，磁性测量, 磁性材料取向等.

电磁铁工作气隙磁场是根据电磁感应原理，电流源对磁场线包供直流电流，并由导磁回路聚磁产生磁场，调节气隙大小，改变极面直径，调整工作电流均可改变工作气隙磁场的大小强弱。

2、特点

2.1、PEM-60H电磁铁采用单扼U形结构，具有视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便等特点。

2.2、磁场工作气隙调节轻便灵活，极帽极柱设计为一体结构，螺纹连接、装卸方便，极面直径出厂为60mm，工作气隙最大为0-150mm（其他气隙可定制）。

2.3、电磁铁的工作气隙调整结构采用螺纹结构，调节杆调节工作气隙，调节方便，极头工作时不需要锁紧。

2.4  电磁铁既可用于磁参数测量，也可在小气隙时用于小铁氧体样品等磁性产品的磁化试验。

3、技术参数

3.1、极面直径：φ60mm

3.2、工作气隙：0～150mm连续可调。

3.3、磁感应强度：工作气隙20mm时，H≥1T；工作气隙60mm时，H≥0.5T；

3.4、最大磁场：工作气隙5mm时，H＞2T

3.5、剩磁：气隙10mm时≤5mT

3.6、工作电流：DC  0～15A

3.7、线包绝缘电阻：＞10MΩ

3.8、冷却方式：冷水板冷却

3.9、电磁铁底板上需要打4个螺丝孔（直径12mm），电磁铁定位在架子上、整体稳固可靠。

3.0、电磁铁接线排安装在电磁铁右下方，不干扰底板与架子，使用空间开阔。

3.1、电磁铁底座中间位置可开孔，便于放置样品附件等。

3.2、电磁铁配支架高度200mm

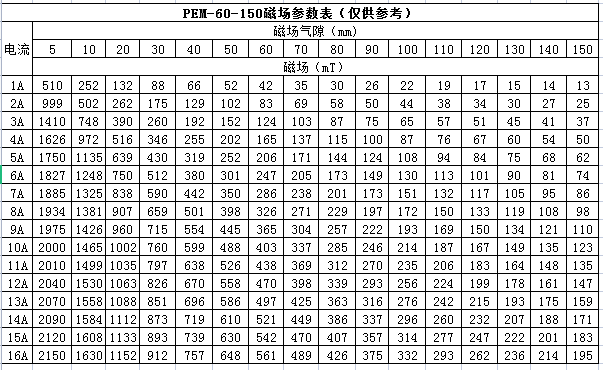

4、磁场参数表:
