PEM-1006H小型垂直磁场电磁铁

1、概述

PEM-1006H小型垂直磁场电磁铁的工作气隙磁场是根据电磁感应原理，电流源对激磁线包供直流电流，并由导磁回路聚磁产生强磁场，调节气隙大小，改变极面直径，调整工作电流均可改变工作气隙磁场的大小。

2、特点

采用四立柱H形结构，磁场电磁铁带水冷系统，具有视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便的特点。

工作气隙调节轻便灵活，极头极柱设计为一体化结构，螺纹连接、装卸方便，极面直径40毫米，工作气隙最大为60mm。

工作气隙调整结构采用螺纹结构,调节方便，极头不需要锁紧。

可用于磁参数测量，也可用于对小型铁氧体样品的充磁和其他产品的磁化试验与测量工作。

配有省力方便的垂直方向放置的支架稳定支撑，支架带轮子，很容易移动位置。

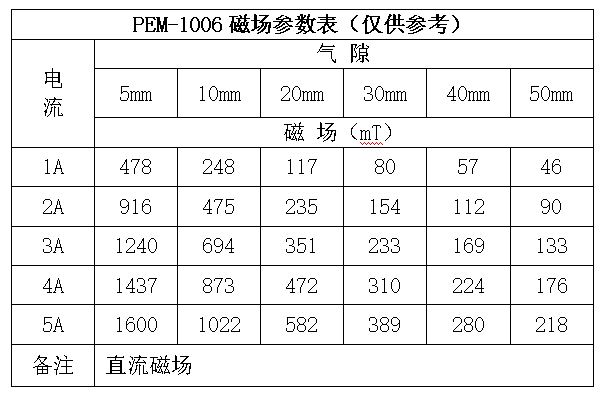

3、技术参数

极面直径：φ40mm

工作气隙：0～60mm连续可调。

磁感强度：H≥0.5T，工作气隙20mm时

最大磁场：H＞1T，工作气隙10mm时

剩    磁：≤8mT，气隙10mm时

工作电流：DC 0～5A

绝缘电阻：＞10MΩ

工作电流：< 5A  水冷长期工作

冷却方式：自来水/冷水机冷却

外形尺寸：560(L)mm*450(W)mm*1050（H）mm

重  量 ：约60kg
