PEM-8030EX磁场电磁铁

1. 概述

1.1用途：PEM-8030EX磁场电磁铁主要用于磁聚焦与磁熔池作用的特殊场景;以及小样品的磁滞现象研究、磁化系数测量、霍尔效应研究、

磁光实验、磁场退火、电子顺磁共振、生物学研究、磁性测量、物质磁效应、功能材料磁场取向等.

1.2 PEM-8030EX磁场电磁铁工作磁场是根据电磁感应原理，电流源对励磁线包施加直流电流，在励磁线包内产生磁场,并由磁轭导磁回路

聚磁产生强大磁场，调节工作磁极距离的大小，改变磁极面的尺寸，调整工作电流均可改变磁极之间工作磁场的大小强弱。

2、特点

2.1、PEM-8030EX磁场电磁铁采用单扼U形结构，具有视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便等特点。

2.2、磁极距离调节采用单边可调、燕型槽结构,轻便稳定灵活，磁极极柱与磁极面设计为一体结构，磁极距离调节采用轴承与螺纹连接结

构、调节轻便，磁极面为80mm×30mm，磁极工作距离可调范围0-60mm（可以定制调节范围）。

2.3、励磁线包位置固定在磁轭下端隐藏位置,磁极柱上面没有固定励磁线包,扩大了磁场左右上下的空间，适合特殊场景施加磁场的应用.

2.4、PEM-8030EX磁场电磁铁既可用于小试样磁效应参数测量，也可在小气隙时用于小试样产品的磁场取向与磁化等试验。

3.主要技术参数

3.1、极面尺寸：80mm×30mm

3.2、磁极距离：0～60mm连续可调

3.3、磁感应强度：≥1.5T(磁极距离10mm)

3.4、最大磁感应强度：H ≥ 1.9T(磁极距离10mm)

3.5、剩磁：H ≤10mT (磁极距离10mm)

3.7、工作电流：DC 0～25A/50A

3.8、冷却方式：循环水冷

3.9、重量：约400kg

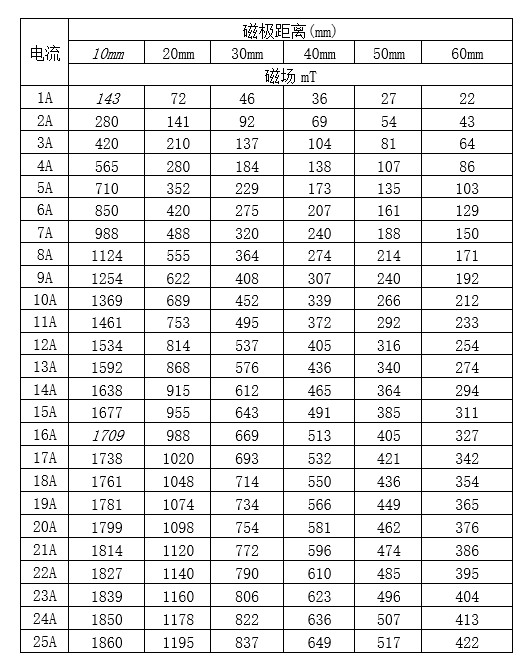

4、磁场参考表
